AMD Phenom II X2 560 Black Edition: Specifiche

Questo nuovo processore fa parte della famiglia Phenom II X2 e riprende tutte le caratteristiche del suo predecessore, il 555 Black Edition. Abbiamo quindi due core fisici, un processo produttivo a 45nm SOI, un Die Size di circa 258mm2 e un TDP di 80 W. L’unica differenza risiede nella frequenza operativa, che in questo modello è stata aumentata di 100MHz, raggiungendo così i 3.3GHz. Come per tutti i processori Black Edition, il moltiplicatore è completamente sbloccato. E’ possibile quindi, direttamente dal BIOS della scheda madre, modificarlo a nostro piacimento a step di 0.5x.

La cache è sempre suddivisa su tre livelli. Nel primo (Cache L1) troviamo 128KBytes per ogni core, che si occupa per metà della gestione dati e per l’altra metà delle istruzioni. Il secondo livello (Cache L2) conta 1MBytes, suddiviso tra i core che compongono il processore. In questo caso abbiamo quindi 512KBytes per ogni core. Il terzo livello (Cache L3), è invece di tipo condiviso, e conta ben 6MBytes. Questa può essere, in base alle necessità, utilizzata da un solo core oppure da entrambi. In questo modo applicazioni che non sfruttano interamente il processore potranno trarre vantaggio dall’ampiezza della Cache.

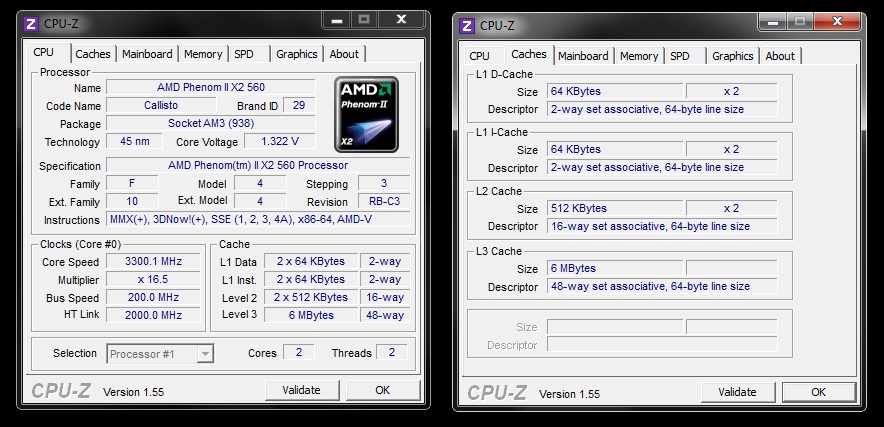

Il software CPU-Z rileva correttamente tutte le caratteristiche del processore.

Anche questo processore dispone di un controller di memoria integrato (IMC) di tipo Dual-Channel, in grado di gestire moduli di memoria DDR2 fino a 1066MHz e DDR3 fino a 1333MHz. La compatibilità è quindi garantita sia su schede madri AM2+ e sia sulle AM3.

Con l’arrivo del nuovo X2 560 salgono a quattro i modelli appartenenti alla famiglia Phenom II X2. Nella tabella che segue ne riassumiamo le caratteristiche tecniche principali:

Riassumiamo di seguito tutte le caratteristiche di rilievo della famiglia di processori AMD Phenom II X2:

• AMD64 with Direct Connect Architecture;
• AMD Balanced Smart Cache;
• AMD Wide Floating Point Accelerator;
• HyperTransport Technology;
• Integrated DRAM Controller with AMD Memory Optimizer Technology;
• AMD Virtualization (AMD-V) Technology With Rapid Virtualization Indexing;
• AMD PowerNow! Technology (Cool'n'Quiet Technology);
• AMD CoolCore Technology;
• Dual Dynamic Power Management.

Andiamo di seguito ad analizzarle nello specifico.

AMD64 with Direct Connect Architecture:

Questa funzione consente di migliorare le prestazioni e l'efficienza del sistema, andando a collegare direttamente i vari core della Cpu con il controller della memoria integrato. E’ stato progettato per consentire in simultanea sia i 32, sia i 64-bit. Il controller di memoria integrato è stato migliorato al fine di aumentare le prestazioni delle applicazioni riducendo drasticamente la latenza di memoria. La funzione HyperTransport Technology fornisce fino a 16GB/s di larghezza di banda di picco per ogni processore. In questa maniera si prevengono le varie strozzature di banda, infatti, si hanno ben 37GB/s di banda totale da processore a sistema “bus HyperTransport + bus di memoria”.

AMD Balanced Smart Cache:

Sono stati accorciati i tempi di accesso ai dati per offrire prestazioni migliori. Questo grazie alla Cache L3 condivisa di 6MB e alla Cache L2 di 512KBytes per ogni core.

AMD Wide Floating Point Accelerator:

Le 128 unità-bit in virgola mobile (FPU) per core offrono prestazioni notevolmente superiori e un quantitativo maggiore di dati elaborabili.

HyperTransport Technology:

Un collegamento a 16 bit fino a 4000MT/s. Fino a 8.0GB/s HyperTransport I/O larghezza di banda e 16GB/s HyperTransport 3.0. Ben 37GB/s di banda totale da processore a sistema “bus HyperTransport + bus di memoria”. Il tutto è facilmente traducibile in un sostanziale aumento delle prestazioni.

Integrated DRAM Controller with AMD Memory Optimizer Technology:

Un'elevata larghezza di banda, per un accesso rapido alla memoria di sistema abbinato a una bassa latenza del controller di memoria integrato fanno si che le prestazioni aumentino.

Supporto per memorie di tipo PC2-8500 (DDR2-1066), PC2-6400 (DDR2-800), PC2-5300 (DDR2-667), PC2-4200 (DDR2-533) o PC2-3200 (SDRAM DDR2-400) su schede madri AM2+.

Supporto per DIMM fino a PC2-8500 (DDR2-1066MHz) e PC3-10600 (DDR3-1333MHz) su schede madri AM3.

Fino a 17.1GB/s per la banda di memoria DDR2 e fino a 21GB/s per la banda di memoria DDR3.

AMD Virtualization (AMD-V) Technology with Rapid Virtualization Indexing;

Questa funzione, consente al software di virtualizzazione di eseguire in modo sicuro ed efficiente, attraverso l’accesso diretto alla memoria allocatala dedicata, la gestione dei sistemi virtuali.

AMD PowerNow! Technology (Cool'n'Quiet Technology):

Funzione avanzata che permette di gestire l'alimentazione, in maniera autonoma e istantanea in base all’utilizzo e al carico di lavoro della cpu. Questa funzione permette un notevole risparmio energetico e una diminuzione della temperatura di esercizio del processore.

AMD CoolCore Technology;

Questa funzione, permette di ridurre il consumo energetico del processore, disattivando le parti inutilizzate del processore. Funziona automaticamente senza la necessità di particolari impostazioni da bios o l'installazione di driver nel sistema operativo.

Consente agli utenti di ottenere prestazioni efficienti in modo dinamico, attivando o disattivando le parti del processore non utilizzate.

Dual Dynamic Power Management:

Questa funzione consente una gestione separata dell'alimentazione per ridurre il consumo del processore. Avremo pertanto un’alimentazione separata per il core e il controller di memoria. In questa maniera sarà possibile alternare tra “cpu e controller” il risparmio energetico.

Dopo questa breve parentesi andiamo ad analizzare le prestazioni fatte registrare dal Phenom II X2 560 Black Edition.
